SOLITEX FRONTA PENTA connect

5-lagige Wandschalungsbahn mit doppelter, monolithischer TEEE-Membran, geeignet für Lückenschalungen bis 50 mm Lücke und geschlossene Fassaden, mit 2 integrierten Selbstklebezonen

Vorteile

Extrem robust und UV-stabil: Fünflagiger Aufbau mit doppelter, monolithischer TEEE-Membran
Trockene Bauteile: porenfreie TEEE-Funktions-Membran transportiert Feuchte aktiv nach außen ab
Sorgt für sichere Bauteile: Diffusionsoffen und extrem reißfest, wind-, regen- und wasserdicht
Hinter Lückenschalungen nicht sichtbar: Schwarzes Vlies mit Druck im Überlappungsbereich
6 Monate Freibewitterung
Schnelle und sichere Verklebung durch integrierte connect-Selbstklebezonen in Bahnenlängsrichtung

Anwendung

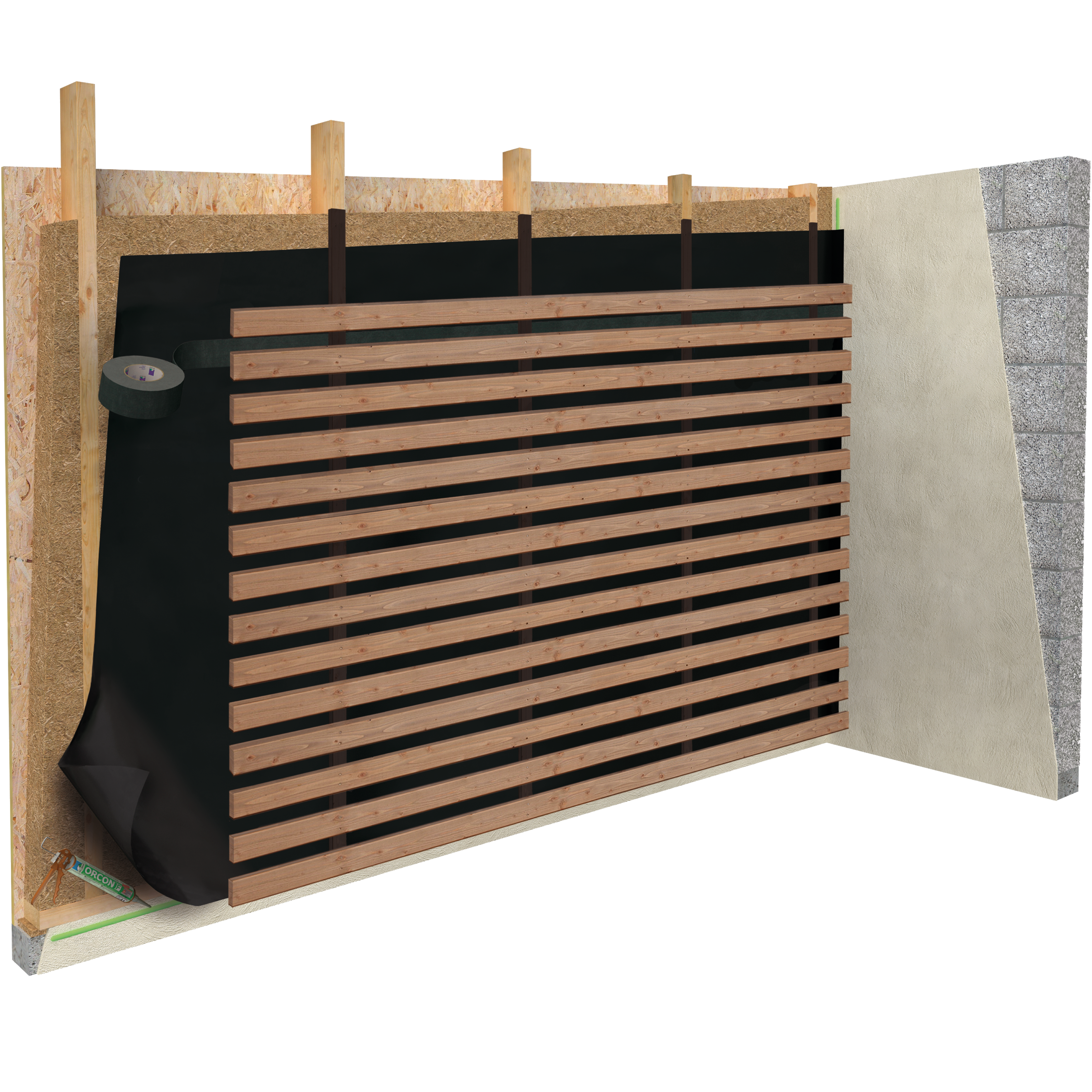

Einsatz als diffusionsoffene, Wandschalungsbahn mit doppelter, monolithischer TEEE-Membran hinter geschlossenen und offenen Fassaden (Lückenschalung mit bis zu 50 mm Lückenbreite und 40 % offener Gesamtfläche).
Schützt den Dämmstoff dauerhaft sicher vor Wind und Regen.

Verbindungsmittel

exemplarisch

Klebeband
TESCON INVIS
TESCON VANA

Anschlusskleber
ORCON F
ORCON MULTIBOND

Anschlussdetails
DUPLEX
TESCON PROFECT
TESCON INCAV
TESCON INVEX
CONTEGA IQ
KAFLEX mono
ROFLEX 100

System

SOLITEX FRONTA PENTA

WISSEN Wiki

Verarbeitung

Technische Daten

	Stoff
Vlies	Polypropylen Mikrofaser
Membran	TEEE, monolitisch
Vlies	Polypropylen Mikrofaser
Membran	TEEE, monolitisch
Vlies	Polypropylen Mikrofaser

Datenblatt

PDF herunterladen

Eigenschaft	Regelwerk	Wert	Regelwerk
Farbe		schwarz
Flächengewicht	DIN EN 1849-2	280 ±15 g/m²	DIN EN 1849-2
Dicke	DIN EN 1849-2	1,1 ±0,2 mm	DIN EN 1849-2
Dampfdiffusionswiderstandszahl µ	DIN EN ISO 12572	185	DIN EN ISO 12572
sd-Wert	DIN EN ISO 12572	0,2 ±0,05 m	DIN EN ISO 12572
Brandverhalten	DIN EN 13501-1	E	DIN EN 13501-1
Freibewitterung		6 Monate
Wassersäule	DIN EN 20811	10.000 mm	DIN EN 20811
Widerstand Wasserdurchgang un-/gealtert*	DIN EN 1928	W1 / W1	DIN EN 1928
Höchstzugkraft längs/quer	DIN EN 13859-2 (A)	440 ±35 N/5 cm / 440 ±35 N/5 cm	DIN EN 13859-2 (A)
Höchstzugkraft längs/quer gealtert*	DIN EN 13859-2 (A)	365 ±35 N/5 cm / 365 ±35 N/5 cm	DIN EN 13859-2 (A)
Dehnung längs/quer	DIN EN 13859-2 (A)	40 ±20 % / 40 ±20 %	DIN EN 13859-2 (A)
Dehnung längs/quer gealtert*	DIN EN 13859-2 (A)	28 ±10 % / 28 ±10 %	DIN EN 13859-2 (A)
Weiterreißwiderstand längs/quer	DIN EN 13859-2 (B)	375 ±35 N / 375 ±35 N	DIN EN 13859-2 (B)
*) Dauerhaftigkeit nach künstl. Alterung	DIN EN 1297 / DIN EN 1296	bestanden (für Wände mit offenen Fugen)	DIN EN 1297 / DIN EN 1296
Kaltbiegeverhalten	DIN EN 1109	-40 °C	DIN EN 1109
Temperaturbeständigkeit		dauerhaft -40 °C bis +100 °C
Wärmeleitzahl		0,17 W/(m·K)
CE-Kennzeichnung	DIN EN 13859-2	vorhanden	DIN EN 13859-2

Lieferformen

Art.-Nr.	GTIN	Länge	Breite	Inhalt	Gewicht	VE	Gebinde
16434	4026639164346	50 m	150 cm	75 m²	21,9 kg	1	12

¹: Profi-VE nicht im Anbruch lieferbar

Datenblatt

PDF herunterladen

Leistungserklärung

PDF	Art.-Nr.	GTIN	Länge	Breite	Inhalt	Gewicht	VE	Gebinde
	16434	4026639164346	50 m	150 cm	75 m²	21,9 kg	1	12

¹: Profi-VE nicht im Anbruch lieferbar

Verarbeitungshinweise

1. Bahn verlegen

Bahn ausrollen und mit mind. 10 mm breiten und 8 mm langen verzinkten Tackerklammern feuchtegeschützt im Überlappungsbereich oder in Bereichen, die anschließend durch eine Konterlattung überdeckt werden im Abstand von 10-15 cm befestigen.
Bahn ca. 4 cm auf angrenzende Bauteile führen, damit hier später winddicht angeschlossen werden kann.

2. Bahnen überlappen

Untergrund reinigen (trocken, staub-, silikon- und fettfrei).
Bahnen 10-15 cm wasserführend überlappen lassen.
Die aufgedruckte Markierung dient zur Orientierung.

3. Überlappungen verkleben mit connect-Verklebung

Verklebung der Bahnenüberlappung bei connect-Bahnen mit den zwei integrierten Selbstklebezonen.
Verklebung fest anreiben (PRESSFIX), dabei auf ausreichenden Gegendruck achten.

4. Alternativ: Überlappung verkleben mit TESCON INVIS

System-Klebeband TESCON INVIS mittig auf der Überlappung ansetzen und Zug um Zug last- und faltenfrei verkleben.
Verklebung fest anreiben (PRESSFIX), dabei auf ausreichenden Gegendruck achten.

5. Anschluss an raue oder mineralische Untergründe (z. B. Bodenplatte)

Untergrund reinigen.
Mind. 5 mm vom System-Kleber ORCON F auftragen (bei rauen Untergründen ggf. mehr).
Bahn mit Dehnschlaufe einlegen und Kleber nicht ganz flach drücken, damit Bauteilbewegungen aufgenommen werden können.

6. Alternativ: Anschluss an raue oder mineralische Untergründe (z. B. Bodenplatte) mit ORCON MULTIBOND

Kleberaupe auf den Untergrund verkleben, Trennfolie entfernen und die Bahn mit einer Dehnschlaufe anschließen.

7. Anschluss an Fenster

Bei zurückspringend eingebauten Fenstern Bahn gemäß Skizze unten links einschneiden und bis zum Blendrahmen in die Leibung führen.

8. Verklebung an Fenster

Bahn auf Blendrahmen winddicht mit Eckklebeband TESCON PROFECT verkleben.
Das vorgefaltete Band kann zunächst auf der Bahn, im folgenden Schritt auf dem Fenster verklebt werden.
Alternative Verklebungen mit TESCON INVIS.

9. Anschluss an Kabel und Rohre

KAFLEX bzw. ROFLEX Dichtmanschette über Kabel bzw. Rohr führen und auf der Bahn verkleben.
Bei großen Lückenbreiten die blaue Kabelmanschette mit TESCON INVIS überkleben.
Rohrmanschetten mit TESCON INVIS auf Bahn verkleben.

10. Eckverklebungen

Eckklebeband TESCON PROFECT L-förmig vorfalten, erste Trennfolie entfernen und ersten Schenkel verkleben.
Anschließend restliche Folien entfernen und zweiten Schenkel verkleben.

Alternative Verklebung mit schwarzem Klebeband TESCON INVIS.

11. Montage der Schalung

Montage der Schalung horizontal oder vertikal.
SOLITEX FRONTA WA: Nur für geschlossene Schalung.
SOLITEX FRONTA QUATTRO: Für Lücken bis max. 35 mm.
SOLITEX FRONTA PENTA: Für Lücken bis max. 50 mm.

Rahmenbedingungen

SOLITEX FRONTA PENTA Bahnen müssen mit der bedruckten Seite nach außen verlegt werden. Sie werden straff, ohne Durchhang, waagerecht verlegt.

Beim Einsatz hinter Lückenschalungen darf das Lückenmaß max. 50 mm betragen. Dabei darf der Flächenanteil der Lücken bis zu 40% betragen.
Der Abstand zwischen Lückenschalung und Bahn muss mind. 20 mm betragen.

Befestigungen dürfen nicht in Bereichen erfolgen, in denen Wasser gesammelt abfließt.

Zusätzliche Maßnahmen während der Bauphase (z. B. Abplanen) sollten bei bewohnten oder besonders zu schützenden Objekten getroffen werden. Abplanen sollte auch bei längeren Arbeitsunterbrechungen in Betracht gezogen werden.
