SOLITEX WELDANO 3000
Diffusionsoffene, nahtgefügte Unterdeckbahn (UDB-eA)
Vorteile
- Sichere Nahtdichtung: Homogen verschweißbar
- Hoher Arbeitsschutz: Oberfläche rutsch- und abriebfest
- Höchste Sicherheitsanforderungen: Klasse 1 + 2 (≥10° DN) gemäß ZVDH
- Maximale Sicherheit: Diffusionsoffen, Schlagregendicht und höchster Hagelschutz HW 5 (nach VKF) und nach DIN EN 13583
- Leicht verarbeitbar: Extrem reißfest und robust
- Hält Bauteile auch während der Bauphase trocken: Bester Schlagregenschutz durch monolithische Membran
Anwendung
Einsatz als 3-lagige diffusionsoffene, nahtgefügte Unterdeckbahn UDB-eA der Klasse 1 + 2, ≥10° DN nach ZVDH.
Mit einzelvertraglicher Vereinbarung, in Abhängigkeit der Dacheindeckung, auch für Dachneigungen <10° einsetzbar.
Geeignet zur Verlegung auf druckfestem Untergrund, z. B. Holzschalungen, Holzwerkstoffplatten und Holzfaserunterdeckplatten.
Verarbeitungshinweise
Verarbeitungsschritte auf der Baustelle
Anschluss Dachflächenfenster

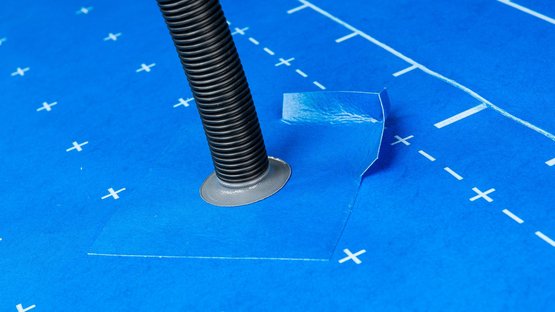

Verarbeitungsschritte: Rohrdurchdringung
Untergründe
Geeignet zur Verlegung auf druckfestem Untergrund, der einen ausreichenden Anpressdruck beim Anrollen der Verschweißung gewährleistet, z. B. Holzschalungen, Holzwerkstoffplatten und Holzfaserunterdeckplatten.
Der Untergrund muss trocken, frostfrei, sauber und frei von scharfkantigen oder spitzen Teilen sein. Es dürfen keine abweisenden Stoffe auf den Bahnen vorhanden sein (z. B. Fette oder Silikone).
Vor dem Verschweißen sollte SOLITEX WELDANO 3000 mit einem Lappen abgewischt werden. Es ist empfehlenswert, die verschweißten Nähte stichprobenartig auf Festigkeit zu überprüfen.
Rahmenbedingungen
SOLITEX WELDANO 3000 wird waagerecht (parallel zur Traufe) verlegt. Der freie Wasserablauf muss generell sichergestellt sein. Kreuzstöße sind zu vermeiden. Eventuelle Bahnenstöße versetzt ausführen.
Zum Schutz der Konstruktion während der Bauphase können SOLITEX WELDANO 3000 Unterdeckbahnen bis zu 6 Monate frei bewittert werden (z. B. Behelfsdeckung laut ZVDH).
Die Dachneigung muss mindestens 3° betragen. Nationale Regelwerke und Bestimmungen sind hierbei zu beachten.
Befestigungen dürfen nicht im Flächenbereich oder in Bereichen erfolgen, in denen Wasser gesammelt abfließt (z. B. in Kehlen). Wir empfehlen die Verwendung korrosionsbeständiger Befestigungsmittel.
Die Verschweißung der Bahnenkanten erfolgt mit dem System-Quellschweißmittel WELDANO TURGA oder mit einem Heißluftgerät. Der Schweißbereich muss trocken, frostfrei, staub- und fettfrei sein. Bei anhaftenden Verschmutzungen (z. B. Öl) einem Lappen mit System-Quellschweißmittel WELDANO TURGA leicht benetzen und Verschmutzung abwischen. Beide Seiten der Bahn können verschweißt werden und sind als Oberlage geeignet.
Verschweißen mit Quellschweißmittel ab 0 °C. Bitte beachten Sie die Gefahrenhinweise auf dem Gebinde.
Bei Anwendung von Heißluftgeräten empfehlen wir je nach Umgebungstemperatur und Windverhältnissen eine Temperatur von ca. 220 bis 280 °C. Einstellung anhand einer Testverschweißung an einem Probestück prüfen. Für die Schweißnähte der Flächen hat sich eine 40 mm breite Düse bewährt. Für Detailanschlüsse ist eine 20 mm Düse z. T. praktischer.
Hinweis: Nach 2 Monaten Freibewitterung muss vor neuerlichen Verschweißungen die bewitterte Oberfläche mit einem Sandpapier (Körnung 150 - 250) sacht angeschliffen werden (flächige Abnahme von 2-3 μm) um wieder auf eine reaktive Oberfläche zu gelangen. Das gilt für das Heißluft- sowie auch für das Quellschweißmittel-Verfahren mit WELDANO TURGA.

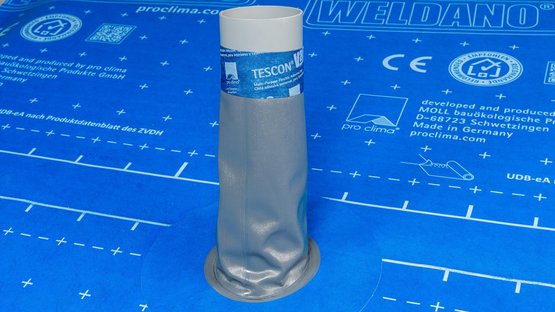

Die Rohrmanschette WELDANO ROFLEX ist geeignet für Rohrdurchmesser von 90 mm bis 125 mm bei Dachneigungen von 3° bis 25°. Die Variante WELDANO ROFLEX PLUS ist geeignet für Dachneigungen bis 50°.
Alternativ zur Anwendung der System-Formteile WELDANO ROFLEX, WELDANO INVEX und WELDANO INCAV können diese auch aus der SOLITEX WELDANO 3000 Bahn zugeschnitten werden.
Wichtig: Die bei Klasse 1 eingebundenen Konterlatten müssen trocken und oberseitig gefast (≥ 3 mm) verbaut werden. Am Besten KVH verwenden.
Weitere Rahmenbedingungen:
Je nach Anforderung an die Zusatzmaßnahme wird die Unterdeckung wasserdicht oder regensicher ausgeführt (ZVDH '24).
Klasse 1: Nahtgefügte Unterdeckung (UDB-eA) mit in die Dichtungsebene eingebunden Konterlatten. Dabei wird die Unterdeckbahn über die Konterlatten geführt oder der Abdichtungsstreifen SOLITEX WELDANO-S 3000 über der Konterlatte verlegt und beidseitig mit der Unterdeckbahn verschweißt.
Klasse 2: Nahtgefügte Unterdeckung (UDB-eA) mit Nageldichtband unter der Konterlatte.
Am Traufblech wird die Unterdeckbahn SOLITEX WELDANO 3000 wind- und wasserdicht angeschlossen. Dabei kann das Traufblech als Abtropfblech unterhalb der Dachrinne oder als Einlaufblech in die Dachrinne geführt werden.
Um die Unterdeckbahn dauerhaft vor direkter Sonneneinstrahlung zu schützen ist das Einlaufblech je nach Dachneigung und Bauteilausrichtung entsprechend breit zu wählen oder mit einer Traufbahn als UV-Schutz, z. B. SOLTEMPA, auszuführen.
SOLITEX WELDANO® Zuschnitt- und Verschweiß-Service
Machen Sie Ihre Dächer noch schneller und einfacher dicht
Sie haben eine Dachkonstruktion, die mit einer homogen untereinander verschweißten Unterdeckbahn ausgeführt werden soll?
Dann müssen Sie sich ab jetzt um die Verbindung der Bahnen untereinander und den Zuschnitt nicht mehr kümmern.
Bereits ab 50 m² Dachfläche übernimmt pro clima für Sie die Konfektionierung der SOLITEX WELDANO 3000 Unterdeckbahn: automatisiert, hocheffektiv, sicher dicht und zu einem fairen Preis.
Das spart wertvolle Montagezeit auf der Baustelle und macht unabhängiger von den Witterungsbedingungen.
Zur Angebotsanfrage schicken Sie einfach Ihre Dachzeichnung / Beschreibung per eMail.
Neben Standarddachfomen wie L-Form und Rechteck, bieten wir Ihnen auch die Möglichkeit Sonder-Dachformen z. B. mit Kehlenausprägung vorzuverschweißen.
Vorteile
- Schnellere Montage durch Zeitersparnis auf der Baustelle
- Planen passend für Ihr Projekt zugeschnitten, verschweißt und geliefert
- Gleichmäßig sichere Ausführungsqualität durch maschinell verschweißte Fügenähte
- Mehr Unabhängigkeit von Baustellenbedingungen: kein Schweißen bei Feuchtigkeit, schnellerer Witterungsschutz
- Schon ab 50 m² Dachfläche möglich

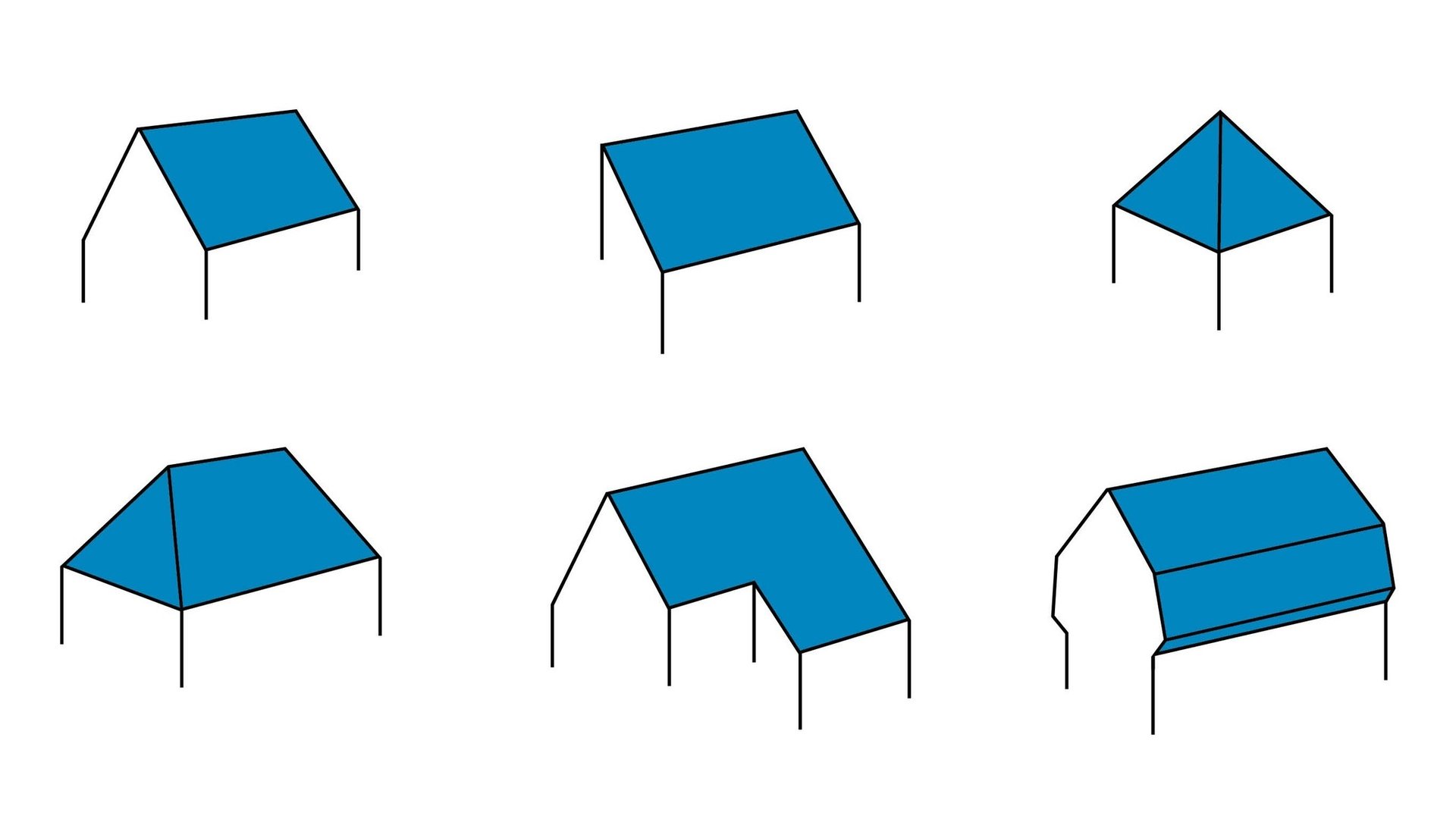

1. Ihre Dachform
Um was für eine Dachform handelt es sich?
Satteldach, Pultdach, Zeltdach, etc.
Bitte geben Sie die Dachform an und zeichnen Sie den Aufriss Ihres Daches mit den wahren Längen und Flächen.
Bitte berücksichtigen Sie dabei auch Sonderformen wie z. B. anschließende Kehlen, usw.

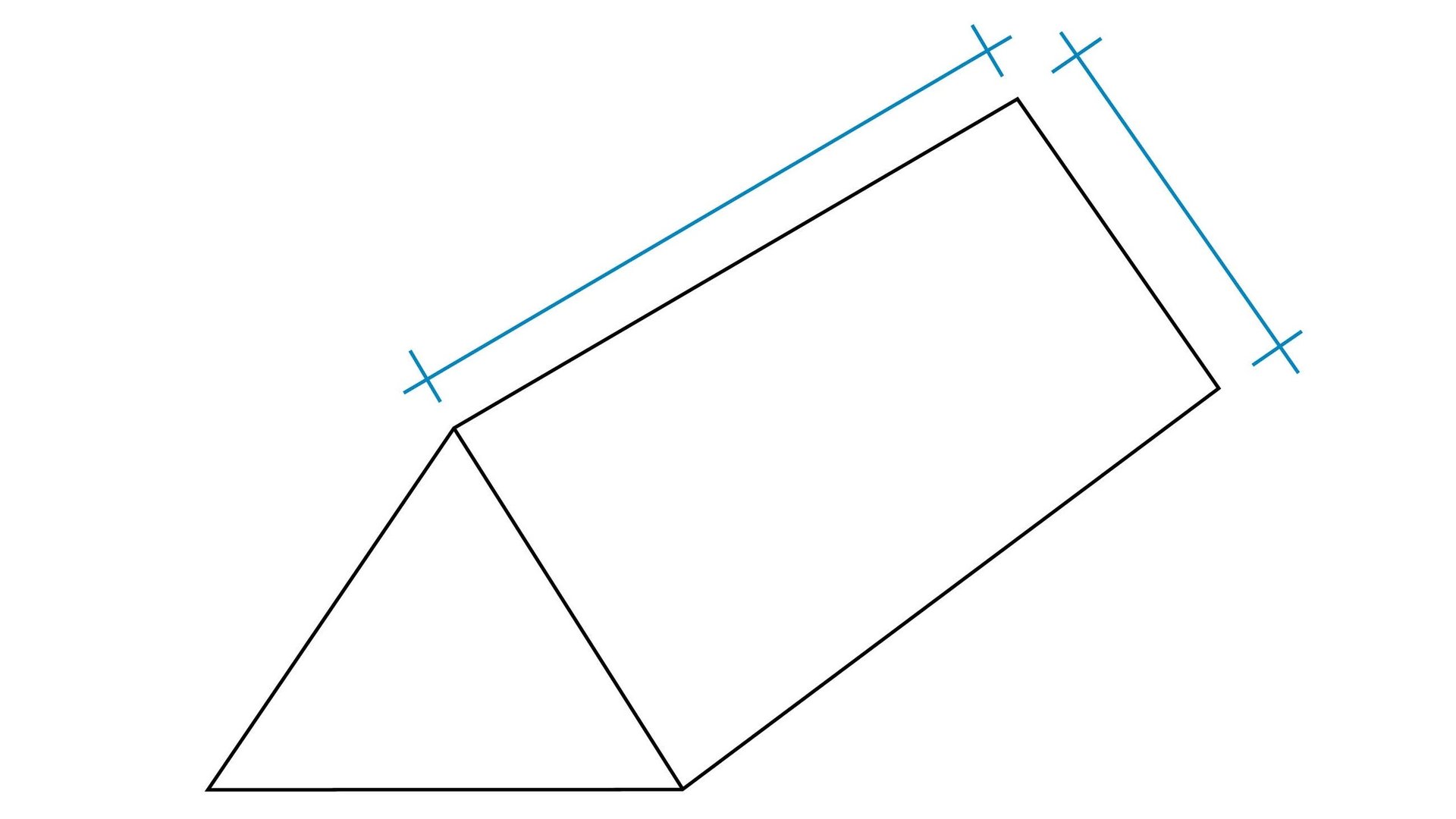

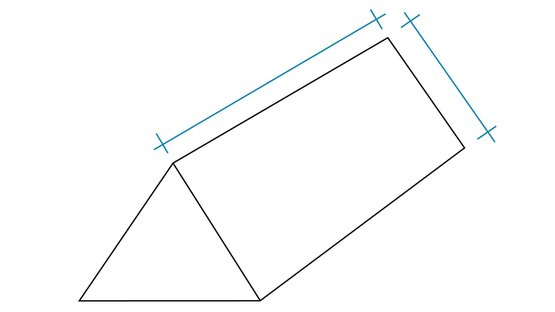

2. Angabe zu Trauflänge und Ortganglänge
Geben Sie bitte in Ihrer Zeichnung die Abmessungen von Ortgang und Traufe und alle zu berücksichtigen Abmessungen z. B. Kehlenlänge zur Ermittlung der Fläche an.

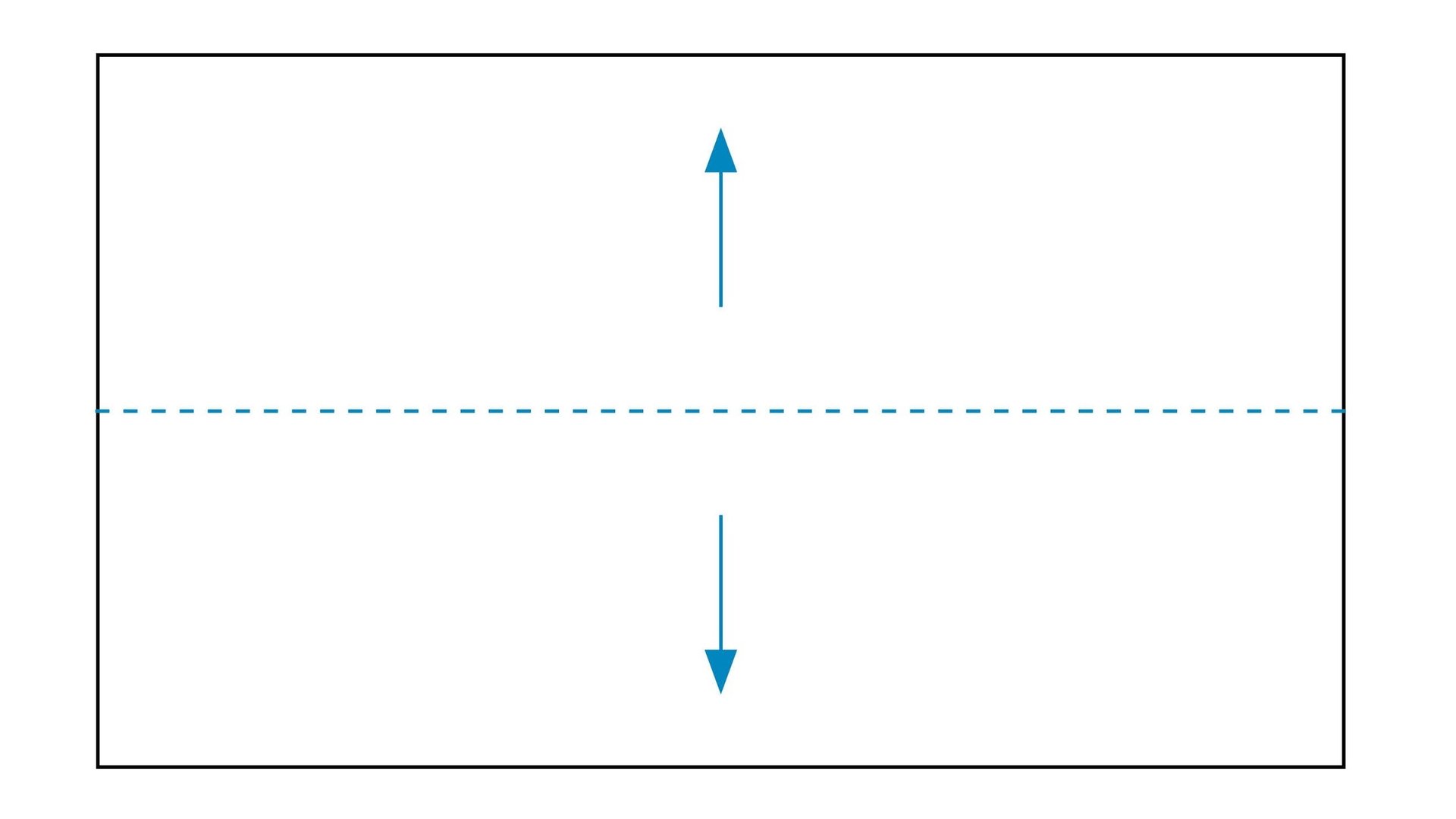

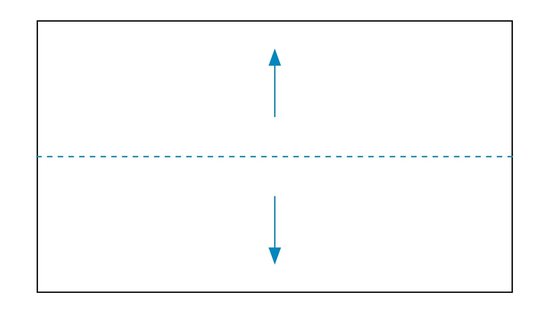

3. Angabe zu Firstposition und Wasserlaufrichtung
Markieren Sie bitte in Ihrer Zeichnung die Position Ihres Firstes mit einer Linie und die Wasserlaufrichtung mit einem Richtungspfeil.

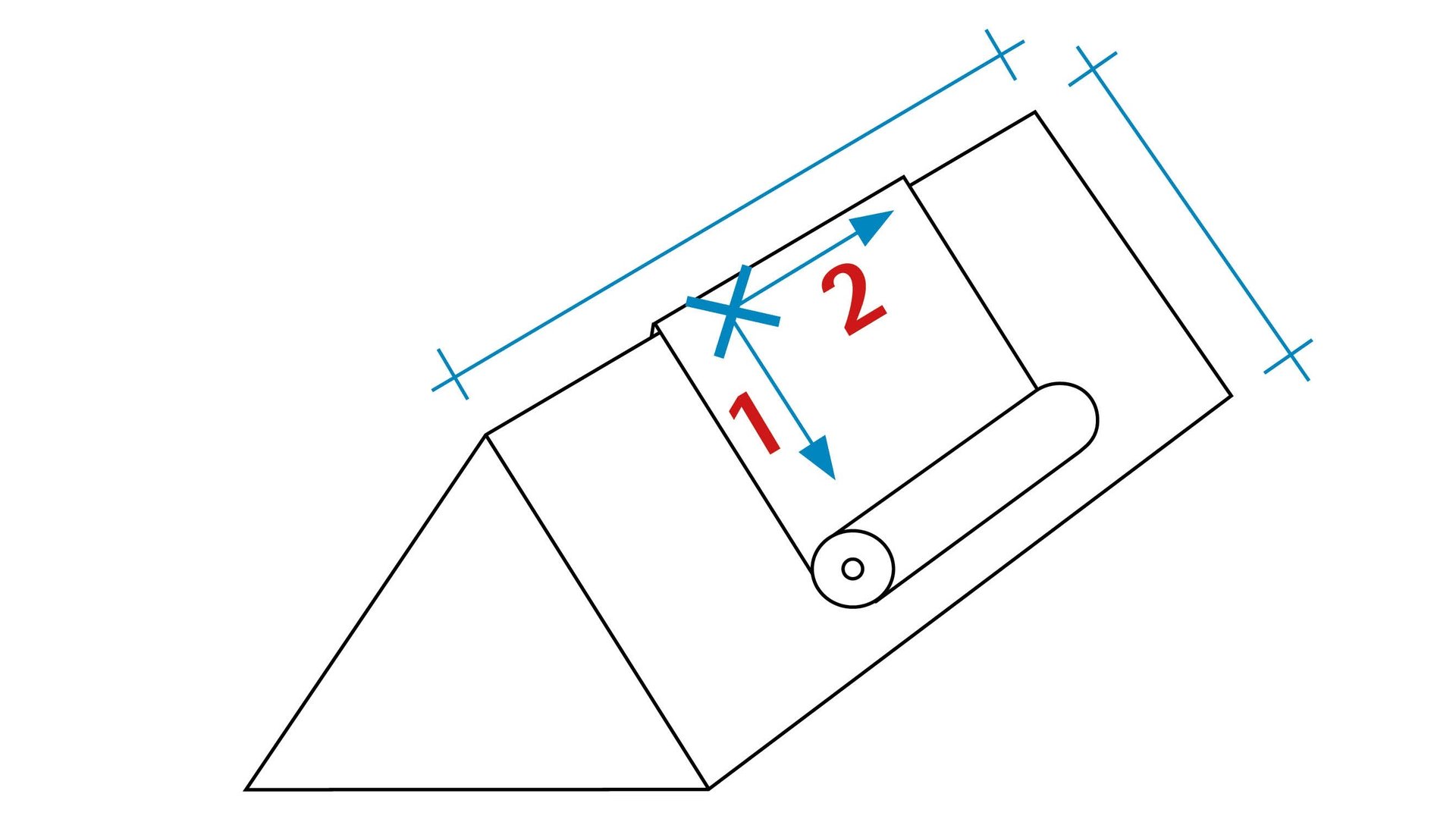

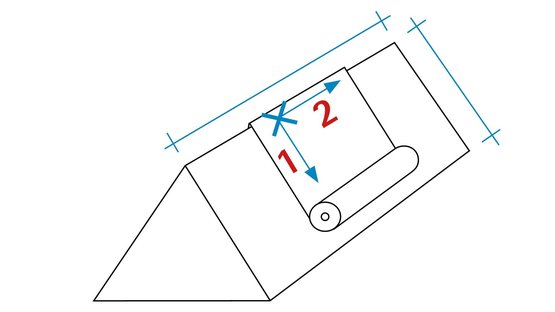

4. Angabe zur Positionierung und Ausrollrichtung (längs und quer)
Die vorkonfektionierte Plane kommt üblicherweise als ein in zwei Richtungen gerolltes Paket auf Ihre Baustelle.
Haben Sie eine konkrete Abrollposition, Abrollrichtung und Abrollreihenfolge geplant?
Dann markieren Sie den Positionierungspunkt bitte mit einem Kreuz.
Die folgenden Ausrollrichtungen zeigen Sie am besten anhand von Pfeilen mit einer Bezifferung der Abrollreihenfolge (1, 2).
An diesem Beispiel können Sie sich orientieren.
Bestell- & Anfrageformular:
Das Formular finden Sie unter Downloads.
