Verarbeitungsschritte auf der Baustelle


1a. Traufblech montieren
Werden die Traufbleche längs gestoßen, zunächst SOLITEX WELDANO-S 3000 Abdichtungsstreifen parallel zur Traufe verlegen (Unterkante bündig mit der Schalungskante).
1a. Traufblech montieren
Werden die Traufbleche längs gestoßen, zunächst SOLITEX WELDANO-S 3000 Abdichtungsstreifen parallel zur Traufe verlegen (Unterkante bündig mit der Schalungskante).


1b. Traufblech montieren
1b. Traufblech montieren


2a. Bahnen verlegen und überlappen
Bahn parallel zur Traufe ausrollen und mit mind. 10 mm breiten und 8 mm langen Befestigungsklammern oder Breitkopfstiften feuchtegeschützt im Überlappungsbereich mit ca. 2 cm Abstand zur Bahnenkante befestigen.
Bahn am Ortgang bis Oberkante Konterlatte oder Ortbrett hochführen.
2a. Bahnen verlegen und überlappen
Bahn parallel zur Traufe ausrollen und mit mind. 10 mm breiten und 8 mm langen Befestigungsklammern oder Breitkopfstiften feuchtegeschützt im Überlappungsbereich mit ca. 2 cm Abstand zur Bahnenkante befestigen.
Bahn am Ortgang bis Oberkante Konterlatte oder Ortbrett hochführen.


2b. Bahnen verlegen und überlappen
Bahnen mind. 10 cm überlappen lassen.
Die aufgedruckte Markierung dient zur Orientierung.
2b. Bahnen verlegen und überlappen
Bahnen mind. 10 cm überlappen lassen.
Die aufgedruckte Markierung dient zur Orientierung.


3a. Überlappung mit Quellschweißmittel WELDANO TURGA (HS)
Pinsel der Pinselflasche in die Überlappung der Schweißnaht einführen und Quellschweißmittel einbringen.
Dabei die Pinselflasche nur leicht drücken.
Effektive Fügebreite (benetzte Fläche) muss mindestens 5 cm breit sein und bis an den Rand der überlappenden Bahn reichen.
3a. Überlappung mit Quellschweißmittel WELDANO TURGA (HS)
Pinsel der Pinselflasche in die Überlappung der Schweißnaht einführen und Quellschweißmittel einbringen.
Dabei die Pinselflasche nur leicht drücken.
Effektive Fügebreite (benetzte Fläche) muss mindestens 5 cm breit sein und bis an den Rand der überlappenden Bahn reichen.


3b. Überlappung mit Quellschweißmittel WELDANO TURGA (HS)
Am Rand der Schweißnaht sollte das Quellschweißmittel leicht austreten um ein Verschweißen einschließlich der Kante zu gewährleisten.
Sonstiges überschüssiges Quellschweißmittel mit Lappen entfernen.
3b. Überlappung mit Quellschweißmittel WELDANO TURGA (HS)
Am Rand der Schweißnaht sollte das Quellschweißmittel leicht austreten um ein Verschweißen einschließlich der Kante zu gewährleisten.
Sonstiges überschüssiges Quellschweißmittel mit Lappen entfernen.


4. Überlappung fest anreiben und prüfen
Die Bahnen sofort faltenfrei aufeinanderfügen und andrücken (z. B. mit Silikonrolle pro clima ROLLFIX).
Schweißnaht sollte anschließend auf Leckstellen geprüft werden (z. B. mit Nagel oder Bleistiftspitze).
4. Überlappung fest anreiben und prüfen
Die Bahnen sofort faltenfrei aufeinanderfügen und andrücken (z. B. mit Silikonrolle pro clima ROLLFIX).
Schweißnaht sollte anschließend auf Leckstellen geprüft werden (z. B. mit Nagel oder Bleistiftspitze).


5a. Alternativ: Überlappung verschweißen mit Heißluftgerät
Heißluftdüse in die Überlappung der Schweißnaht einführen und an der Kante entlang führen.
Die effektive Fügebreite muss mindestens 3 cm breit sein und bis an den Rand der überlappenden Bahn reichen.
5a. Alternativ: Überlappung verschweißen mit Heißluftgerät
Heißluftdüse in die Überlappung der Schweißnaht einführen und an der Kante entlang führen.
Die effektive Fügebreite muss mindestens 3 cm breit sein und bis an den Rand der überlappenden Bahn reichen.


5b. Alternativ: Überlappung verschweißen mit Heißluftgerät
Die Bahnen sofort faltenfrei aufeinanderfügen und andrücken (z. B. mit Silikonrolle pro clima ROLLFIX).
Schweißnaht sollte anschließend auf Leckstellen geprüft werden (z. B. mit Nagel oder Bleistiftspitze).
5b. Alternativ: Überlappung verschweißen mit Heißluftgerät
Die Bahnen sofort faltenfrei aufeinanderfügen und andrücken (z. B. mit Silikonrolle pro clima ROLLFIX).
Schweißnaht sollte anschließend auf Leckstellen geprüft werden (z. B. mit Nagel oder Bleistiftspitze).


6a. Anschluss Traufe
Flächige Bahn verlegen und oberhalb des Traufblechs mit SOLITEX WELDANO-S 3000 verschweißen.
6a. Anschluss Traufe
Flächige Bahn verlegen und oberhalb des Traufblechs mit SOLITEX WELDANO-S 3000 verschweißen.


6b. Anschluss Traufe
Traufblech reinigen und Unterkante der flächigen Bahn mit ORCON CLASSIC oder DUPLEX aufkleben.
Wird ein PVC-beschichtetes Traufblech verwendet, kann dieses ggf. direkt mit der Unterdeckbahn homogen verschweißt werden.
Das ist im Vorfeld zu prüfen.
6b. Anschluss Traufe
Traufblech reinigen und Unterkante der flächigen Bahn mit ORCON CLASSIC oder DUPLEX aufkleben.
Wird ein PVC-beschichtetes Traufblech verwendet, kann dieses ggf. direkt mit der Unterdeckbahn homogen verschweißt werden.
Das ist im Vorfeld zu prüfen.


6c. UV-Schutz der Bahn im Traufbereich
Anschluss Traufe: Den vollflächig selbstklebenden Streifen SOLTEMPA über den Anschluss verlegen.
6c. UV-Schutz der Bahn im Traufbereich
Anschluss Traufe: Den vollflächig selbstklebenden Streifen SOLTEMPA über den Anschluss verlegen.


7. Ausbildung Kehle
Zunächst eine Bahn längs in der Kehle verlegen.
Anschließend horizontal verlaufende Bahnen mit 10 cm Überlappung winddicht und wasserführend mit der Kehlbahn verschweißen.
7. Ausbildung Kehle
Zunächst eine Bahn längs in der Kehle verlegen.
Anschließend horizontal verlaufende Bahnen mit 10 cm Überlappung winddicht und wasserführend mit der Kehlbahn verschweißen.


8. Konterlatte nicht eingebunden
Wird die Konterlatte oberhalb der Bahn vorgesehen und/oder wird die Bahn als Behelfsdeckung/Bauzeitabdichtung während der Bauzeit genutzt, ist generell das System-Nageldichtband TESCON NAIDECK mono unterhalb der Konterlatte anzubringen.
8. Konterlatte nicht eingebunden
Wird die Konterlatte oberhalb der Bahn vorgesehen und/oder wird die Bahn als Behelfsdeckung/Bauzeitabdichtung während der Bauzeit genutzt, ist generell das System-Nageldichtband TESCON NAIDECK mono unterhalb der Konterlatte anzubringen.


9. Konterlatte eingebunden
Abdichtungsstreifen SOLITEX WELDANO-S 3000 über die Konterlatte verlegen und beidseitig mit der Unterdeckbahn verschweißen.
Konterlatten müssen trocken sein.
Alternativ kann auch die Unterdeckbahn direkt über die Konterlatten geführt werden.
9. Konterlatte eingebunden
Abdichtungsstreifen SOLITEX WELDANO-S 3000 über die Konterlatte verlegen und beidseitig mit der Unterdeckbahn verschweißen.
Konterlatten müssen trocken sein.
Alternativ kann auch die Unterdeckbahn direkt über die Konterlatten geführt werden.

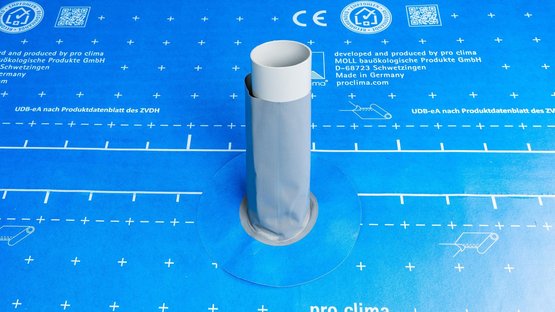

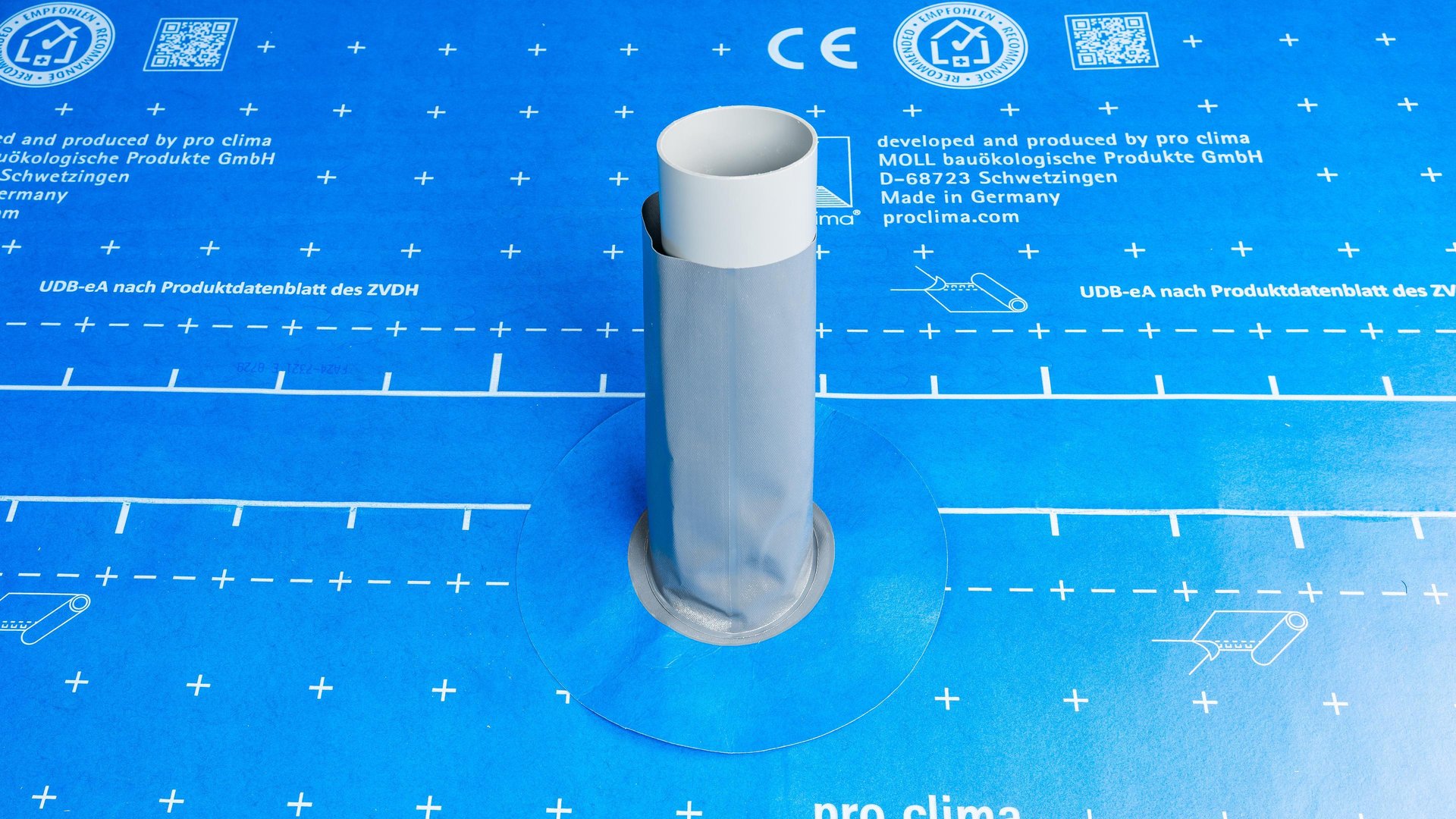

10a. Anschluss Rohrdurchdringung
Einzudichtendes Rohr reinigen.
WELDANO ROFLEX MODI über das Rohr führen.
10a. Anschluss Rohrdurchdringung
Einzudichtendes Rohr reinigen.
WELDANO ROFLEX MODI über das Rohr führen.

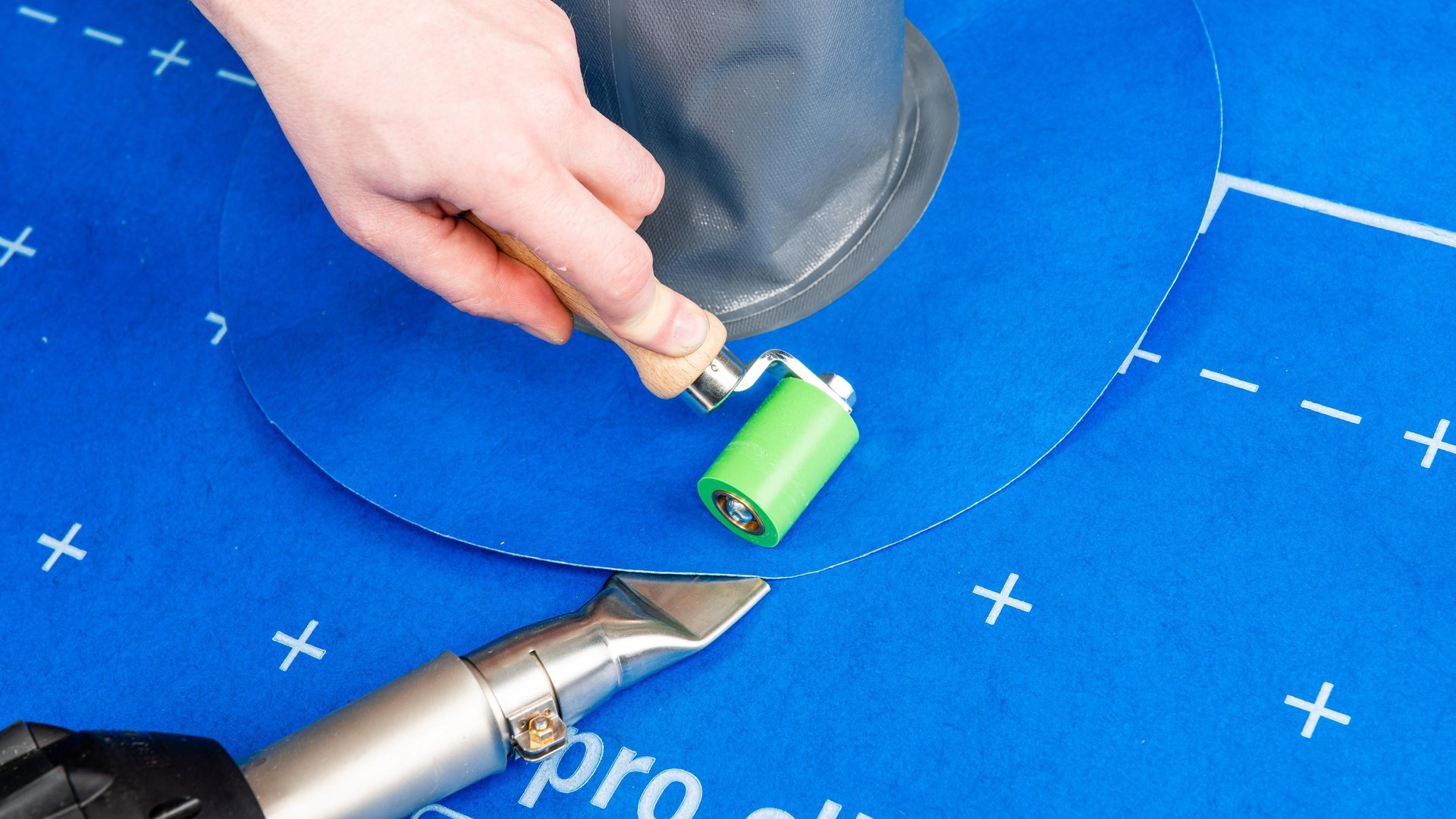

10b. Manschette mit Bahn verschweißen
Im Randbereich die Manschette mit dem Quellschweißmittel WELDANO TURGA (HS) oder Heißluft anschweißen.
Die effektive Fügebreite (benetzte Fläche) muss mindestens 5 cm breit sein und bis an den Rand von WELDANO ROFLEX MODI reichen.
Manschette gut anrollen.
10b. Manschette mit Bahn verschweißen
Im Randbereich die Manschette mit dem Quellschweißmittel WELDANO TURGA (HS) oder Heißluft anschweißen.
Die effektive Fügebreite (benetzte Fläche) muss mindestens 5 cm breit sein und bis an den Rand von WELDANO ROFLEX MODI reichen.
Manschette gut anrollen.

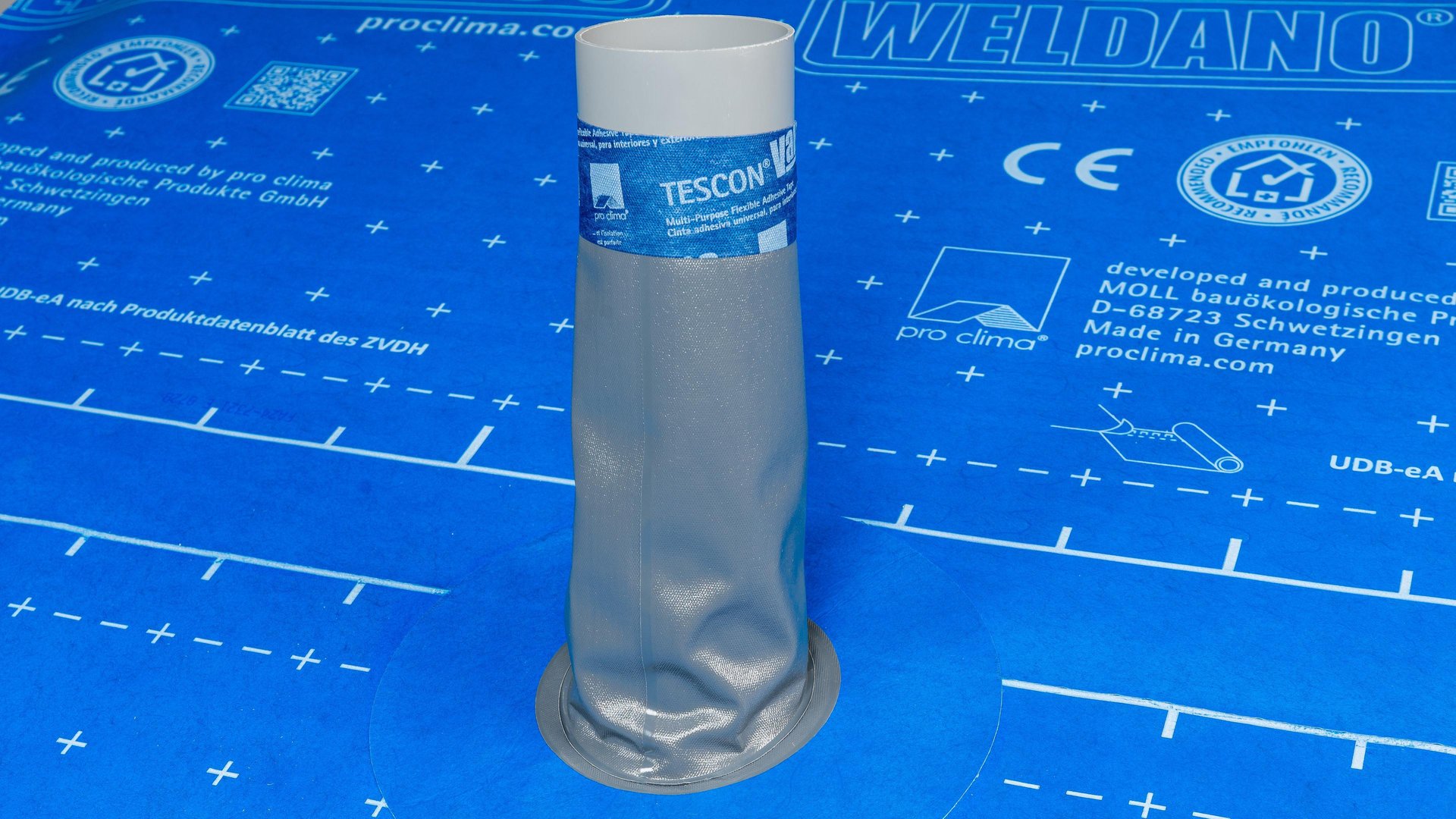

10c. Flansch sichern
WELDANO ROFLEX MODI mit pro clima TESCON VANA zusätzlich am Rohr verkleben.
10c. Flansch sichern
WELDANO ROFLEX MODI mit pro clima TESCON VANA zusätzlich am Rohr verkleben.


11. Bei flach geneigten Dächern: Anschluss an aufgehende Bauteile (z. B. Schornstein)
Untergrund reinigen.
Bauteil allseitig mit je einem Streifen SOLITEX WELDANO-S 3000 und System-Formteil WELDANO INVEX wasserführend und faltenfrei auf der Unterdeckbahn verschweißen (Quellschweißmittel oder Heißluftgerät).
Anschluss gut andrücken und auf Leckstellen prüfen.
Innenecken analog mit System-Formteil WELDANO INCAV herstellen.
11. Bei flach geneigten Dächern: Anschluss an aufgehende Bauteile (z. B. Schornstein)
Untergrund reinigen.
Bauteil allseitig mit je einem Streifen SOLITEX WELDANO-S 3000 und System-Formteil WELDANO INVEX wasserführend und faltenfrei auf der Unterdeckbahn verschweißen (Quellschweißmittel oder Heißluftgerät).
Anschluss gut andrücken und auf Leckstellen prüfen.
Innenecken analog mit System-Formteil WELDANO INCAV herstellen.


11b. Bei flach geneigten Dächern: Anschluss an aufgehende Bauteile (z. B. Schornstein)
Am aufgehenden Bauteil mind. 15 cm hoch führen und mit ORCON CLASSIC ankleben.
CH: Laut SIA 232/1 mind. 50 mm über Eindeckung führen.
11b. Bei flach geneigten Dächern: Anschluss an aufgehende Bauteile (z. B. Schornstein)
Am aufgehenden Bauteil mind. 15 cm hoch führen und mit ORCON CLASSIC ankleben.
CH: Laut SIA 232/1 mind. 50 mm über Eindeckung führen.


12a. Bei Steildächern: Anschluss an aufgehende Bauteile (z. B. Schornstein)
ORCON CLASSIC Raupe mit mind. 6 mm Durchmesser auf mineralischen Untergrund auftragen (bei rauen Untergründen ggf. mehr).
12a. Bei Steildächern: Anschluss an aufgehende Bauteile (z. B. Schornstein)
ORCON CLASSIC Raupe mit mind. 6 mm Durchmesser auf mineralischen Untergrund auftragen (bei rauen Untergründen ggf. mehr).


12b. Bei Steildächern: Anschluss an aufgehende Bauteile (z. B. Schornstein)
Bahn mit Dehnschlaufe in das Kleberbett legen.
Kleber dabei nicht ganz flach drücken, damit ggf. Bauteilbewegungen aufgenommen werden können.
12b. Bei Steildächern: Anschluss an aufgehende Bauteile (z. B. Schornstein)
Bahn mit Dehnschlaufe in das Kleberbett legen.
Kleber dabei nicht ganz flach drücken, damit ggf. Bauteilbewegungen aufgenommen werden können.


13. Montage eines Wasserabweisers
Oberhalb des Dacheinbauteils Wasserabweiser mit Quergefälle herstellen und auf der Bahn verkleben.
Abweiser so ausbilden, dass Feuchtigkeit durch eine unterbrochene Konterlatte in das nächste angrenzende Feld ohne Dacheinbauteil geleitet wird.
13. Montage eines Wasserabweisers
Oberhalb des Dacheinbauteils Wasserabweiser mit Quergefälle herstellen und auf der Bahn verkleben.
Abweiser so ausbilden, dass Feuchtigkeit durch eine unterbrochene Konterlatte in das nächste angrenzende Feld ohne Dacheinbauteil geleitet wird.

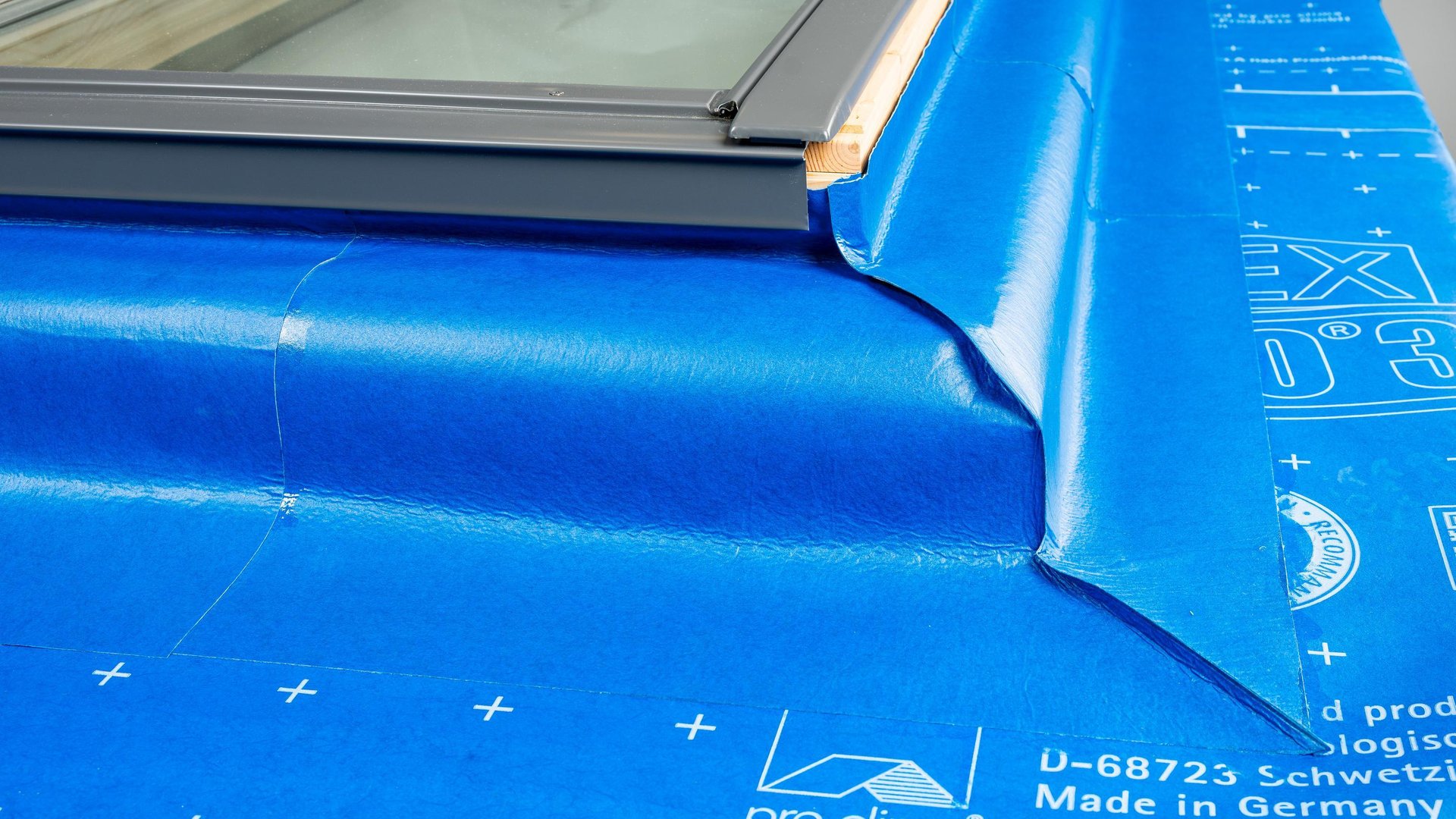

14. Anschluss an Dachflächenfenster
Siehe WELDANO INVEX 3D
14. Anschluss an Dachflächenfenster
Siehe WELDANO INVEX 3D
