Rohrdurchdringung mit WELDANO ROFLEX MODI 130-360

1. Vorbereiten

1. Vorbereiten

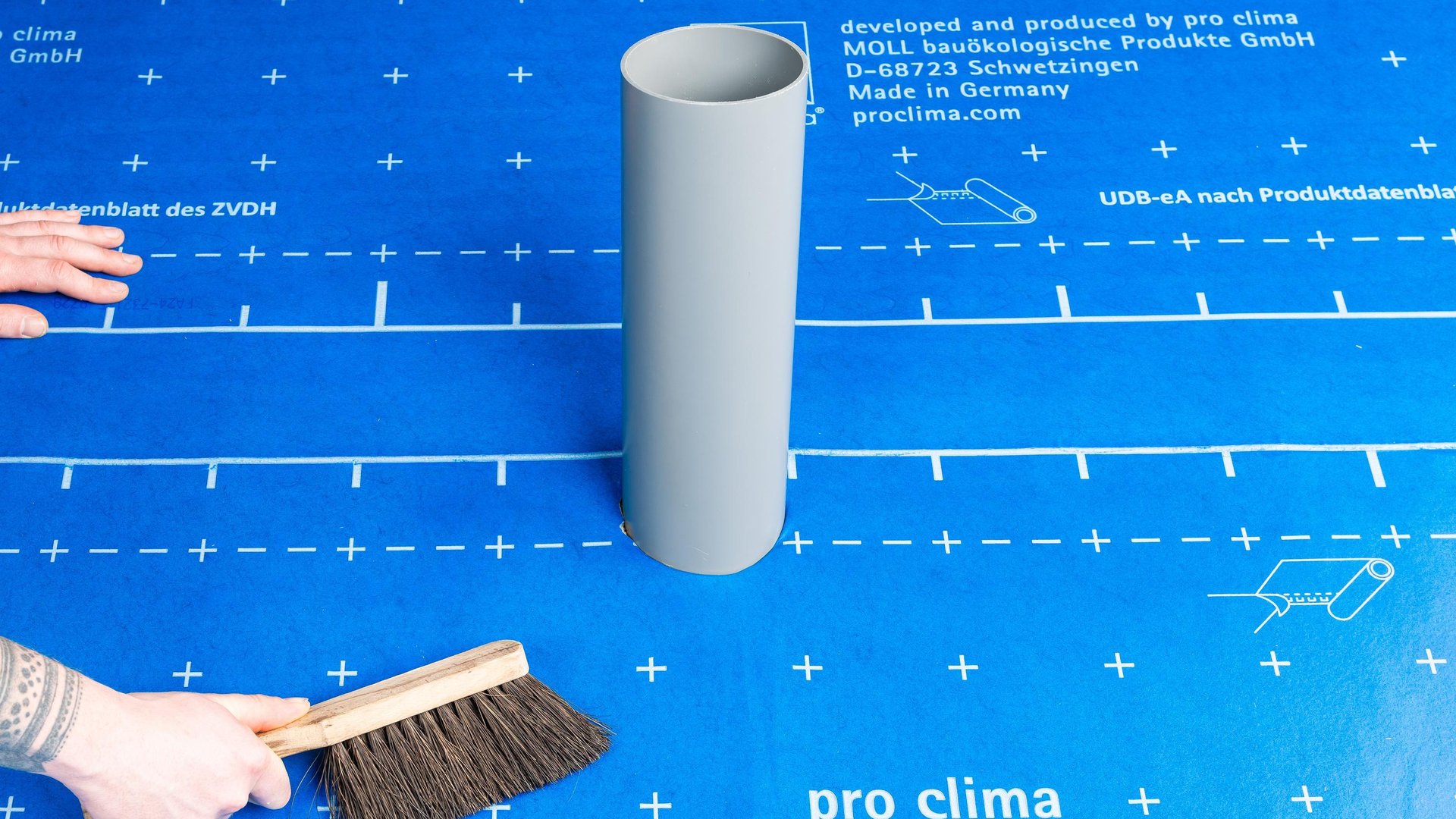

Verunreinigungen auf der SOLITEX WELDANO 3000 z. B. mit einem Lappen abwischen.
Auf überfrorenen Bahnen ist die Verklebung nicht möglich.
Es dürfen keine abweisenden Stoffe auf den Bahnen vorhanden sein (z. B. Fette oder Silikone).
Untergründe müssen ausreichend trocken und tragfähig sein.

1. Vorbereiten

Verunreinigungen auf der SOLITEX WELDANO 3000 z. B. mit einem Lappen abwischen.
Auf überfrorenen Bahnen ist die Verklebung nicht möglich.
Es dürfen keine abweisenden Stoffe auf den Bahnen vorhanden sein (z. B. Fette oder Silikone).
Untergründe müssen ausreichend trocken und tragfähig sein.

2. Anschluss herstellen

2. Anschluss herstellen

WELDANO ROFLEX MODI über das Rohr führen.

2. Anschluss herstellen

WELDANO ROFLEX MODI über das Rohr führen.

3. Manschette mit Bahn verschweißen

3. Manschette mit Bahn verschweißen

Im Randbereich die Manschette mit dem Quellschweißmittel WELDANO TURGA (HS) oder Heißluft anschweißen.
Die effektive Fügebreite (benetzte Fläche) muss mindestens 5 cm breit sein und bis an den Rand von WELDANO ROFLEX MODI reichen.
Manschette gut anrollen.

3. Manschette mit Bahn verschweißen

Im Randbereich die Manschette mit dem Quellschweißmittel WELDANO TURGA (HS) oder Heißluft anschweißen.
Die effektive Fügebreite (benetzte Fläche) muss mindestens 5 cm breit sein und bis an den Rand von WELDANO ROFLEX MODI reichen.
Manschette gut anrollen.

4. Flansch sichern

4. Flansch sichern

WELDANO ROFLEX MODI mit pro clima TESCON VANA zusätzlich am Rohr verkleben.

4. Flansch sichern

WELDANO ROFLEX MODI mit pro clima TESCON VANA zusätzlich am Rohr verkleben.
