DA connect

Dampfbrems- und Luftdichtungsbahn für Aufdachdämmungen mit 2 integrierten Selbstklebezonen

Vorteile

Schützt die Konstruktion während der Bauphase vor Witterungseinflüssen
Wasserabweisend und wasserfest, begehbar
Dient gleichzeitig als Dampfbrems- und Luftdichtungsebene
Schnelle und sichere Verklebung durch integrierte connect-Selbstklebezonen in Bahnenlängsrichtung
Beste Werte im Schadstofftest, Prüfung nach AgBB / ISO 16000 durchgeführt

Anwendung

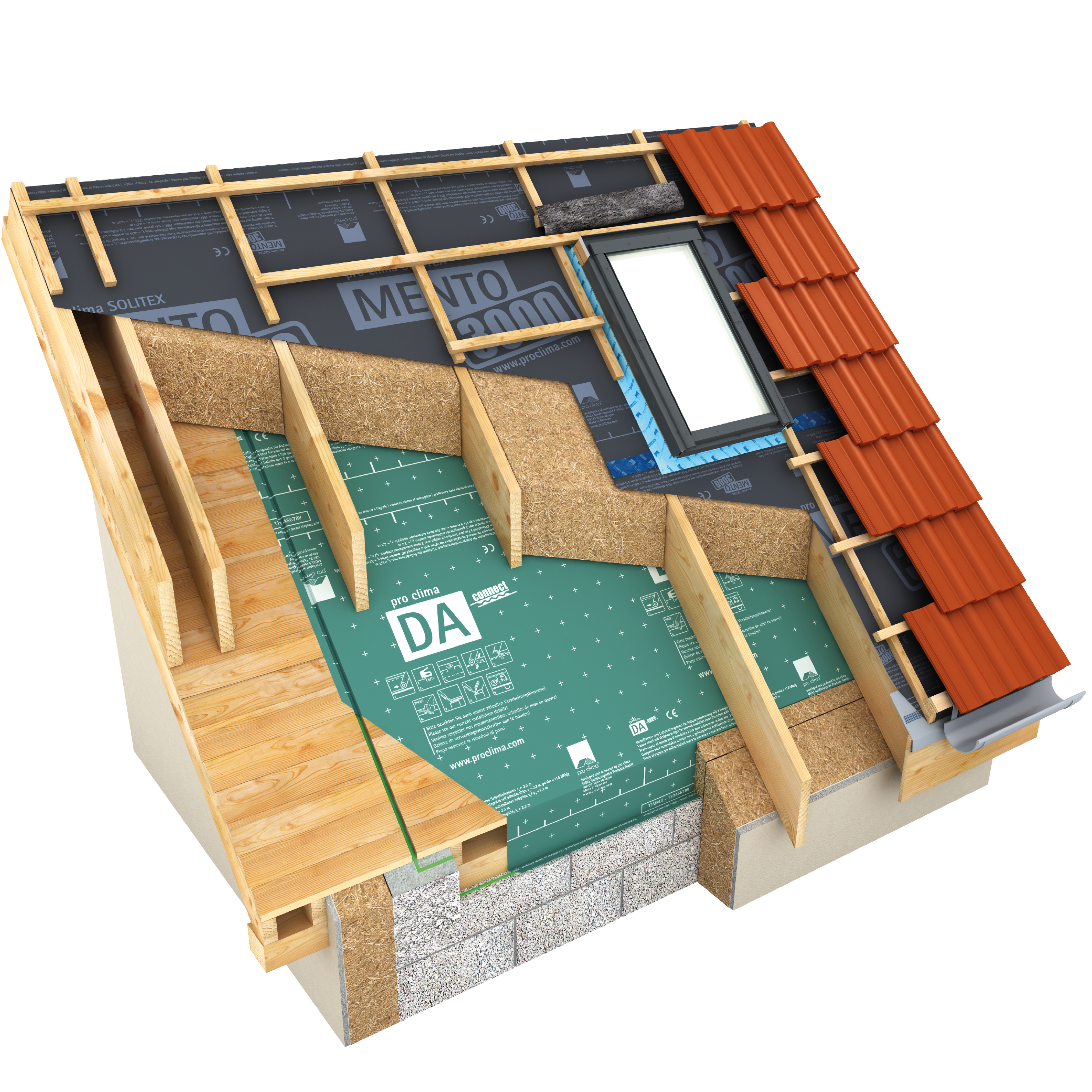

Einsatz als Dampfbrems- und Luftdichtungsbahn auf Schalungen unter Aufsparrendämmungen. Geeignet für alle außen diffusionsoffenen Dachkonstruktionen.

Verbindungsmittel

exemplarisch

Klebeband
TESCON VANA

Anschlusskleber
ORCON F

Anschlussdetails
TESCON PROFECT
CONTEGA PV
CONTEGA IQ
TESCON INCAV
TESCON INVEX
KAFLEX mono
ROFLEX 100

System

System DA

WISSEN Wiki

Verarbeitung

Technische Daten

	Stoff
Schutz- und Deckvlies	Polypropylen
Membran	Polypropylen

Datenblatt

PDF herunterladen

Sicherheitsdatenblatt

Eigenschaft	Regelwerk	Wert	Regelwerk
Farbe		grün
Flächengewicht	DIN EN 1849-2	130 ±5 g/m²	DIN EN 1849-2
Dicke	DIN EN 1849-2	0,45 ±0,05 mm	DIN EN 1849-2
Dampfdiffusionswiderstandszahl µ	DIN EN 1931	5.000	DIN EN 1931
sd-Wert	DIN EN 1931	2,30 ±0,25 m	DIN EN 1931
Brandverhalten	DIN EN 13501-1	E	DIN EN 13501-1
Brandkennziffer (CH)	VKF	5.2	VKF
Freibewitterung		3 Monate
Wassersäule	DIN EN 20811	> 2.500 mm	DIN EN 20811
Widerstand Wasserdurchgang	DIN EN 1928	W1	DIN EN 1928
Luftdichtheit	DIN EN 12114	durchgeführt	DIN EN 12114
Höchstzugkraft längs/quer	DIN EN 12311-2	230 N/5 cm / 200 N/5 cm	DIN EN 12311-2
Dehnung längs/quer	DIN EN 12311-2	90 % / 90 %	DIN EN 12311-2
Weiterreißwiderstand längs/quer	DIN EN 12310-1	120 N / 115 N	DIN EN 12310-1
Dauerhaftigkeit nach künstl. Alterung	DIN EN 1296 / DIN EN 1931	bestanden	DIN EN 1296 / DIN EN 1931
Temperaturbeständigkeit		dauerhaft -40 °C bis +100 °C
Wärmeleitzahl		0,17 W/(m·K)
Materialgarantie, hinterlegt	ZVDH	ja	ZVDH
CE-Kennzeichnung	DIN EN 13984	vorhanden	DIN EN 13984

Lieferformen

Art.-Nr.	GTIN	Länge	Breite	Inhalt	Gewicht	VE	Gebinde
10099	4026639011336	50 m	1,5 m	75 m²	10 kg	1	20

¹: Profi-VE nicht im Anbruch lieferbar

Datenblatt

PDF herunterladen

Sicherheitsdatenblatt

Leistungserklärung

PDF	Art.-Nr.	GTIN	Länge	Breite	Inhalt	Gewicht	VE	Gebinde
	10099	4026639011336	50 m	1,5 m	75 m²	10 kg	1	20

¹: Profi-VE nicht im Anbruch lieferbar

Verarbeitungshinweise

1. Bahn verlegen

Bahn ausrollen und mit mind. 10 mm breiten und 8 mm langen verzinkten Tackerklammern im Abstand von 10-15 cm im Überlappungsbereich befestigen.
Bahn ca. 4 cm auf angrenzende Bauteile führen, damit hier später luftdicht angeschlossen werden kann.

2. Bahnen überlappen

Bahnen ca. 8-10 cm wasserführend überlappen lassen.
Die aufgedruckte Markierung dient zur Orientierung.

3a. Überlappung verkleben

Untergrund reinigen (trocken, staub-, silikon- und fettfrei), ggf. Klebetest durchführen.
System-Klebeband TESCON VANA mittig auf der Überlappung ansetzen und Zug um Zug last- und faltenfrei verkleben.

3b. Überlappung verkleben

Verklebung der Bahnenüberlappung bei INTESANA / DA connect mit den zwei integrierten Selbstklebezonen.
Verklebung fest anreiben (PRESSFIX).

4. Firstausbildung

Ca. 40 cm breiten Streifen INTESANA / DA mittig verlegen. Im Randbereich mit Tackerklammern fixieren.
Anschließend luftdicht mit System-Klebeband TESCON VANA verkleben.
Tackerklammern dabei mit überkleben.
Klebebänder fest anreiben.

5. Ortganganschluss

Unterbrechung der Holzschalung auf der Oberseite der vermörtelten Mauerkrone.
Eine Dachlatte wird in Längsrichtung mit ORCON F durchgehend mit der Mauerkrone verklebt.
Anschluss der INTESANA / DA mit ORCON F an der Dachlatte.

6. Ortganganschluss, Alternative 1

Stoß der Holzschalung auf dem letzten Sparren. Durch den Stoß wird die INTESANA / DA auf die Innenseite der Holzschalung geführt und auf der Oberseite der Mauerkrone mit ORCON F verklebt.

7. Ortganganschluss, Alternative 2

Bei verputzter Giebelwand pro clima INTESANA / DA mit ORCON F am Putz anschließen.

8. Ortganganschluss, Alternative 3

Bei fehlender Putzschicht CONTEGA PV an der Wand mit Anschlusskleber fixieren und INTESANA / DA am Klebestreifen anschließen.
Das Vlies muss mindestens 1 cm breit in die Mittellage des Putzes eingebettet werden.

9. Traufanschluss bei abgesetztem Sichtsparren

INTESANA mit ORCON F auf der Schwelle luftdicht verkleben.
Fuge zwischen Schwelle und Ringanker mit einem Streifen Dampfbremsbahn (z. B. DA-S) und ORCON F luftdicht verschließen.

10. Traufanschluss bei durchlaufenden Sichtsparren

Raumseitig zwischen den Sparren ein Stellbrett aus Holzwerkstoffplatte anbringen und mit TESCON PROFECT am Ringanker und den Sparren anschließen.
Bei rauem Beton ggf. ORCON F unter dem Band auftragen.
Schalung oberhalb des Stellbrettes unterbrechen und INTESANA / DA auf diesem verkleben.

11. Traufanschluss bei durchlaufenden Sichtsparren alternativ

Raumseitig zwischen den Sparren einen Dampfbremsstreifen, z. B. DA-S anbringen und mit TESCON PROFECT am Ringanker und den Sparren anschließen.
Bei rauem Beton ggf. ORCON F unter dem Band auftragen.
Schalung oberhalb des Dampfbremsstreifens mit eine Doppelschnur Kleber auf den Sparren und mit der INTESANA / DA verkleben.

12. Anschluss an Kabel und Rohre

KAFLEX bzw. ROFLEX Dichtmanschette über Kabel bzw. Rohr führen und auf INTESANA / DA verkleben.
Kabelmanschetten sind selbstklebend.
Rohrmanschetten mit TESCON VANA umlaufend wasserführend auf der Bahn verkleben.

Rahmenbedingungen

pro clima DA connect soll mit der bedruckten Seite zum Verarbeiter hin zeigend verlegt werden. Sie wird straff, waagerecht (parallel zur Traufe) verlegt.
Das Gewicht des Dämmstoffs muss durch die Schalung abgetragen werden.

Luftdichte Verklebungen können nur auf faltenfrei verlegten Dampfbremsen erreicht werden. Erhöhte Raumluftfeuchtigkeit (z. B. während der Bauphase) durch konsequentes und stetiges Lüften zügig abführen. Gelegentliches Stoßlüften ist nicht ausreichend, um große Mengen baubedingter Feuchtigkeit schnell aus dem Gebäude zu befördern, ggf. Bautrockner aufstellen.

Um Tauwasserbildung zu vermeiden, sollte der Einbau der Wärmedämmung unmittelbar nach der luftdichten Verklebung der DA connect erfolgen. Dies gilt besonders bei Arbeiten im Winter.

Befestigung

Die Bahnen sind min. 10 cm zu überlappen.
Zur Befestigung der Bahnen min. 10 mm breite und 8 mm lange Befestigungsklammern verwenden. Die Befestigung darf nur geschützt im Überlappungsbereich erfolgen. Der Befestigungsabstand darf max. 10 bis 15 cm betragen.
