ZVDH Klasse 3: Verklebte Unterspannung / Unterdeckung mit Nageldichtung

Stöße und Nähte regensicher verklebt + Nageldichtband oder: Bahn mit integrierter Nageldichtung

Regensichernde Zusatzmaßnahme für Eindeckungen mit diffusionsoffenen und wasserundurchlässigen Bahnen.

  • Unterdeckbahnen (UDB) auf Sparren und Zwischensparrendämmung, Aufsparrendämmung oder Schalung.
    Die Bahnen überdecken an Nähten und Stößen.
  • Unterspannbahnen (USB) werden frei über die Sparren gespannt. Sie überdecken in der Höhe, seitliche Überdeckungen liegen auf dem Sparren.

1. Nahtverklebung mit 'connect'

Die connect-Variante der Bahn verfügt über zwei Selbstklebezonen zur Verklebung der Bahnenlängsüberlappungen.

Für Kopfstöße und weitere Verklebungen: TESCON VANA

2. Nageldichtung

Die erforderliche Perforationssicherung zwischen Konterlatte und Unterdeckbahn:

Unsere Empfehlung

Alternativ: Verklebte Unterdeckung mit 'integrierter Nageldichtung'

nach ETA-23/0532

Ab 14° DN, auf planebener, druckfester Unterlage ohne zusätzliches Nageldichtband, gültig für die Klassen 3 bis 5.

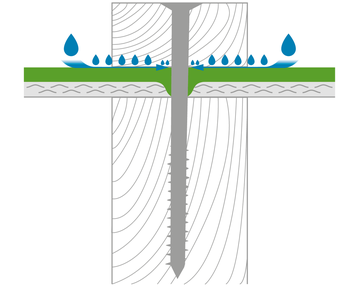

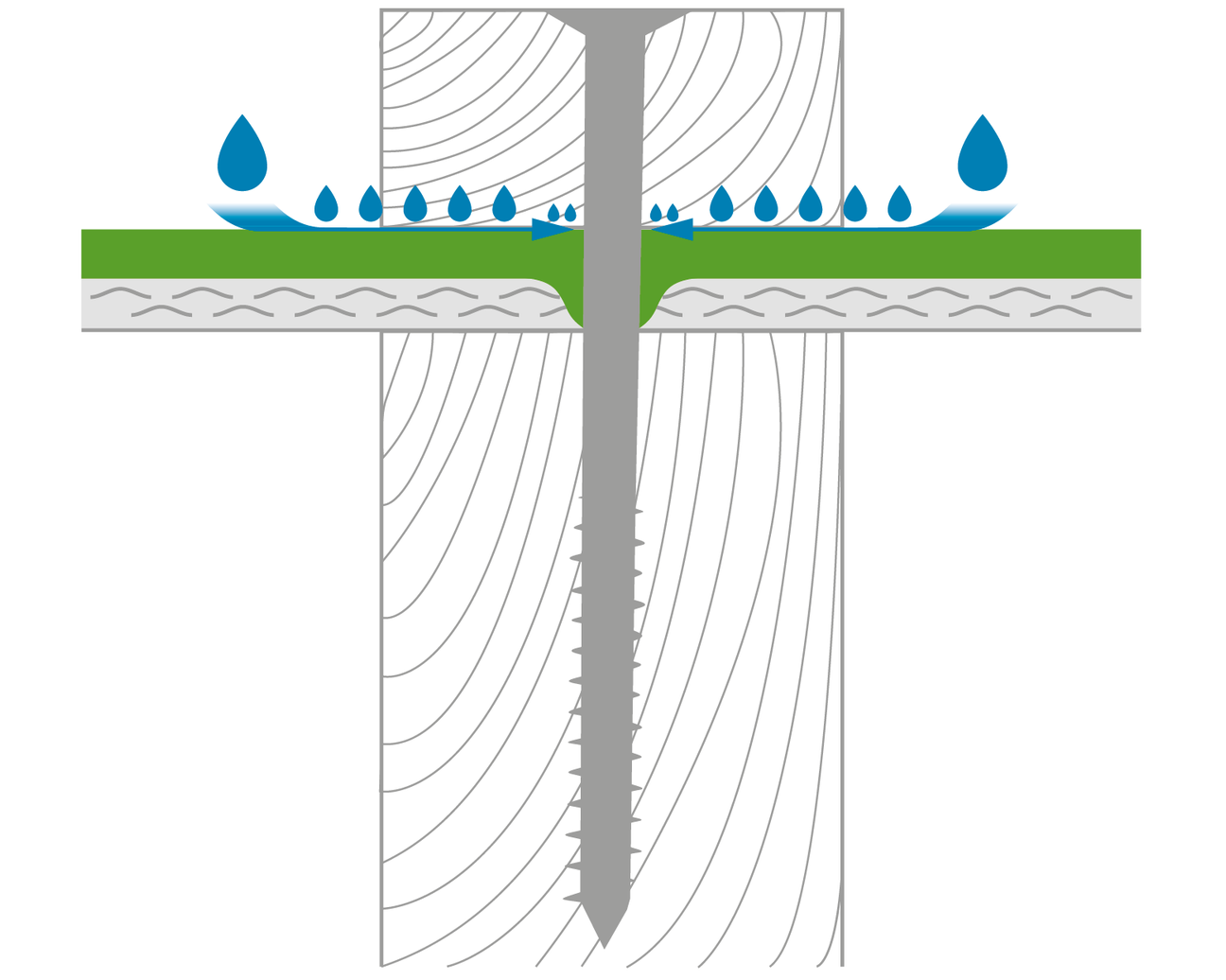

Nageldichtung integriert

Die hohe Elastizität der TPU-Membrane dichtet, bei Komprimierung auf ebener, fester Unterlage (≥ 100 kPa), dauerhaft gegen die Befestigungsmittel (Nagel / Schraube) ab.
Bauübliche Holzfaserdämmplatten erfüllen die geforderte Druckfestigkeit.
