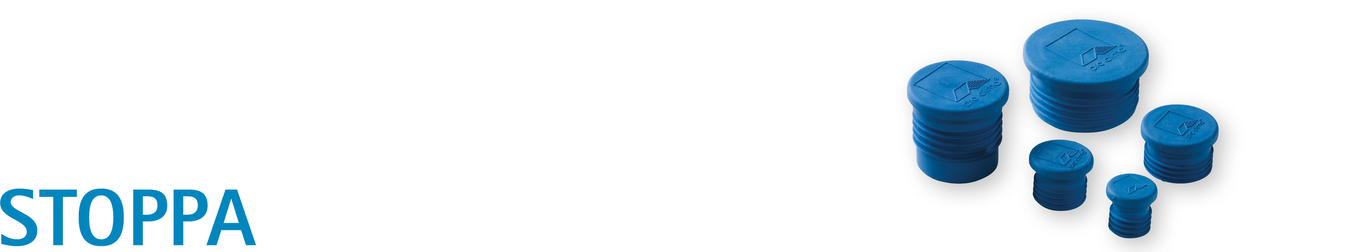

STOPPA 25
Luftdichtungs-Stopfen für Leerrohre
Vorteile
- Gewährleistet die Abdichtung von Kabeln in Leerrohren
- Normengerechtes bauen: Für luftdichte Anschlüsse nach DIN 4108-7, SIA 180 und OENORM B 8110-2
- Wird einfach eingesteckt: Durchstoßmembran dichtet sicher an Kabel an
- Einfach zu verarbeiten: Löcher können mit Nagel oder Kartuschenspitze vorgestochen werden
- Auch für mehrere Kabel geeignet
- Sichere Luftdichtung an profilierte Rohre durch mehrfache Lippendichtung
- Kann leicht entfernt werden, wenn ein neues Kabel verlegt werden soll
- Beste Werte im Schadstofftest, Prüfung nach AgBB / ISO 16000 durchgeführt
Anwendung
Die Dichtungs-Stopfen STOPPA werden für die schnelle und dauerhaft sichere luftdichte Einbindung von Kabeln in Leerrohre gemäß DIN 4108-7 verwendet. Für den luftdichten Anschluss von Leerrohren an die Dampfbrems- und Luftdichtungsebene stehen Leerrohrmanschetten (z. B. ROFLEX 20 oder ROFLEX 20 multi) zur Verfügung.
| Stoff | |
| Material | Thermoplastisches Elastomer (TPE) |
Datenblatt
PDF herunterladen| Eigenschaft | Regelwerk | Wert | Regelwerk |
| Farbe | blau | ||
| Leerrohr Außendurchmesser | 25 mm | ||
| Leerrohr Innendurchmesser | 19,5 mm | ||
| Verarbeitungstemperatur | > -10 °C | ||
| Temperaturbeständigkeit | dauerhaft -50 °C bis +90 °C | ||
| Lagerung | kühl und trocken |
Verarbeitungshinweise
1. Passenden Durchmesser auswählen
Größe des Luftdichtungs-Stopfens entsprechend dem Durchmesser des Leerrohres auswählen.
2. Durchdringung vorformen
STOPPA mit einem konischen Gegenstand (Nagel oder Kartuschenspitze) durchstechen.
Durchführung auf ca. 60 % des Kabeldurchmessers vorformen.

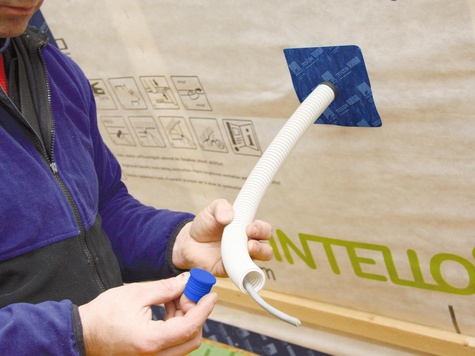

3. Kabel durchführen
STOPPA am Durchdringungspunkt mit der Hand stützen und Kabel durch das vorbereitete Loch ziehen.
4. Luftdicht mit Leerrohr verbinden
Stopfen bis zum Anschlag fest in das Leerrohr drücken.
5. Fertig!
Keine weitere Verklebung erforderlich.
Der flexible thermoplastische Elastomer-Kunststoff dichtet luftdicht an Kabel und Leerrohr an.
6. Hinweis Leerrohrmanschetten
Leerrohre schnell und sicher in die Luft- bzw. Winddichtungsebene einbinden mit den Leerrohrmanschetten ROFLEX 20 und ROFLEX 20 multi.
| Art.-Nr. | GTIN | Inhalt | Gewicht |
| 12949 | 4026639129499 | 20 Stück | 0,1 kg |
| 12950 | 4026639129505 | 100 Stück | 0,3 kg |
