Die Wege der Feuchte

Wärmedämmkonstruktionen müssen vor Feuchtigkeitsbelastung durch die warme Innenraumluft geschützt werden. Diese Aufgabe erfüllen Dampfbrems- und Luftdichtungsbahnen.

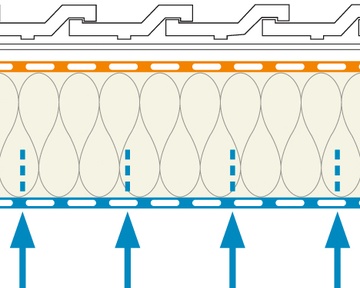

Diffusion

Diffusion erfolgt planmäßig

Dif­fu­si­on: Die Diffusion fin­det auf­grund der Druck­dif­fe­renz zwi­schen in­nen und außen statt. Dabei erfolgt der Austausch nicht über Fugen, sondern durch Feuchtigkeit durch eine monolithische, luftdichte Materialschicht. Die Diffusion richtet sich in der Regel im Winter von innen nach außen, im Sommer von außen nach innen. Der Feuchteeintrag in die Konstruktion hängt vom Diffusionswiderstand (sd-Wert) des Materials ab. Der Zeitraum mit warmen Außentemperaturen in Mitteleuropa ist länger als der mit winterlichen Temperaturen, so dass mehr Feuchtigkeit aus der Konstruktion heraus trocknen kann.

Ei­ne Dampf­brem­se mit ei­nem sd-Wert von 2,3 m lässt im Win­ter nach DIN 4108 pro Tag ca. 5 g Feuch­tig­keit pro Qua­drat­me­ter in die Kon­struk­ti­on ein­drin­gen.

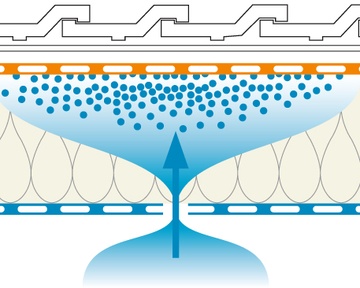

Konvektion

Unvorhergesehen: Luftströmung (Konvektion)

Konvektion: Bewegt sich Luft in Form einer Strömung, spricht man von Konvektion. Dies kann in Wärmedämmkonstruktionen erfolgen, wenn Fugen in der Dampfbremsebene vorhanden sind. Zwischen Innenraum- und Außenklima besteht bedingt durch den Temperaturunterschied ein Luftdruckgefälle, das durch die Luftströmung nach Ausgleich strebt.

Durch Konvektion können an einem Tag mehrere 100 g Feuchtigkeit in die Dämmung eingetragen werden und dort als Tauwasser ausfallen.

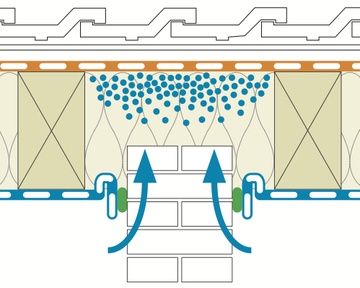

Flankendiffusion

Unvorhergesehen: Feuchteeintrag über Bauteilflanken

Flankendiffusion: Feuchtigkeit wird über eine Bauteilflanke in die Wärmedämmung eingetragen. Das Flankenbauteil ist in der Regel luftdicht, weist aber einen geringeren sd-Wert als die Dampfbremse auf. Beispiel: Einbindende, luftdicht verputzte Mauerwerkswand. Sind außen diffusionsdichte Konstruktionen auf der Innenseite mit Dampfbremsen versehen, die keine oder nur geringe Rücktrocknung ermöglichen, droht die Auffeuchtung und damit ein Bauschaden auch bei luftdichter Ausführung.

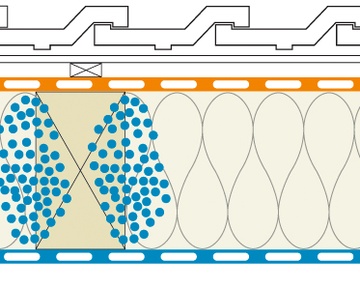

Feuchte Baustoffe

Unvorhergesehen: Feuchtigkeit aus Baustoffen

Feuchte Baustoffe: Zusammen mit den Baustoffen wird oft viel Wasser in die Konstruktion eingebaut.
Ein Beispiel zeigt, um welche Mengen es sich dabei handeln kann. Bei einem Dach mit 6/22 Sparren, e=70 cm und einem Holzgewicht von 500 kg pro Kubikmeter entfallen ca. 10 kg Holz auf den Qua­drat­me­ter. Bei Trock­nung des Hol­zes wer­den dem­nach folgende Mengen Was­ser pro Qua­drat­me­ter frei

  • bei Trock­nung um 1%: 100 g Was­ser/m²
  • bei Trock­nung um 10%: 1000 g Was­ser/m²
  • bei Trock­nung um 20%: 2000 g Was­ser/m².

In der Folge können diese Feuchtemengen in die anderen Teile der Konstruktion gelangen.



Hintergründe

Kondensation - Taupunkt - Tauwassermenge

Kondensation - Taupunkt - Tauwassermenge: Ursache

Die Wärmedämmung der Gebäudehülle trennt die warme Innenraumluft mit ihrem hohen Feuchtegehalt von der kalten Außenluft mit geringer absoluter Feuchtigkeit.
Dringt warme Innenraumluft in der kalten Jahreszeit in ein Bauteil ein, kühlt sie sich auf ihrem Weg durch die Konstruktion ab. Aus dem in der Luft enthaltenen Wasserdampf kann flüssiges Wasser auskondensieren. Ursächlich für den Wasserausfall ist das physikalische Verhalten der Luft:
Warme Luft kann mehr Wasser aufnehmen als kalte Luft. Bei höherer rel. Raumluftfeuchtigkeit (z. B. Neubauten mit 65 %) erhöht sich die Taupunkttemperatur und als unmittelbare Folge die Tauwassermenge.

Abb.: Bei einem Innenklima von 20 °C / 50 % rel. Luftfeuchte wird der Taupunkt bei 9,2 °C erreicht. Bei -5 °C fällt Kondensat von 6,55 g/m³ Luft aus.

Konvektion Fuge Feuchte

Konvektion: 800 g Tauwasser durch 1 mm Fuge

Ein Beispiel: Durch eine fugenfreie Dämmkonstruktion mit einer Dampfbremse mit einem sd-Wert von 30 m diffundieren pro Normwintertag 0,5 g Wasser pro Quadratmeter in die Konstruktion ein.
Im gleichen Zeitraum strömt per Konvektion über eine 1 mm breite Fuge in der Dampfbremse 800 g Feuchtigkeit pro Meter Fugenlänge in die Konstruktion ein.
Das entspricht einer Verschlechterung um den Faktor 1600.



Fazit

  • Feuchte kann auf vielfältige Weise in die Konstruktion eindringen. Feuchtebelastungen können nicht völlig ausgeschlossen werden.
  • Sind die Feuchtebelastungen zu hoch, entstehen Bauschäden.
  • Dampfbremsen sind sicherer als Dampfsperren. Dampfsperren mit hohen Diffusionswiderständen lassen kaum Rücktrocknung aus dem Bauteil nach innen zu und werden so schnell zu Feuchtigkeitsfallen.
  • Entscheidend für die Bauschadensfreiheit einer Konstruktion: hohe Trocknungsreserven.
